氣動電磁閥接線方法，氣動電磁閥兩根線怎么接線？

2022-07-08    作者：admin  閱讀：105

氣動電磁閥接線方法，氣動電磁閥兩根線怎么接線？

有關氣動電磁閥的使用知識，氣動電磁閥通過控制閥體的移動來擋住或漏出不同的排油孔，進油孔常開，液壓油進入不同的排油管，通過氣動電磁閥的油的壓力來推動油缸中的活塞。

氣動電磁閥接線方法


接線方法：一進兩出，一進是進氣源，兩出是一路到膜頭，一路放空。管道上直接安裝的電磁閥一般是電動電磁閥，只能控制通、斷兩種狀態。

氣動電磁閥里有密閉的腔，在不同位置開有通孔，氣動電磁閥的每個孔都通向不同的油管，腔中間是閥，兩面是二塊電磁鐵，哪一面的磁鐵線圈通電閥體，就會被吸引到哪一邊。

氣動電磁閥通過控制閥體的移動來擋住或漏出不同的排油孔，而進油孔是常開的，液壓油會進入不同的排油管，通過氣動電磁閥的油的壓力來推動油缸中的活塞。

如此，既可以通過控制氣動電磁閥的電磁鐵的電流，來控制整個電磁閥的機械運動。

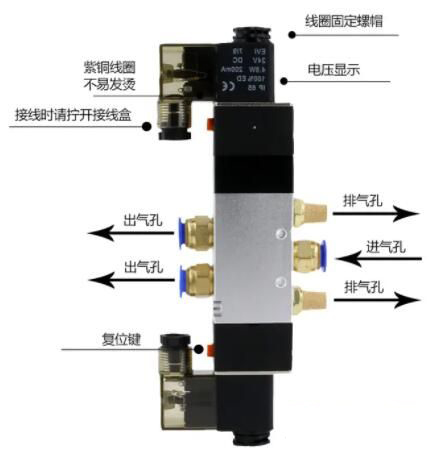

氣動電磁閥接線方法，氣動電磁閥兩根線、三個頭怎么接線？

氣動電磁閥的接線方式：接到電磁線圈上，電磁線圈上一共有三個點，接左邊和右邊的兩個點，中間的點不接線。

24v氣動電磁閥上二根線的接線方法，參考如下：

24V氣體電磁閥上的兩根線，一根接輸入端即正極，另一根接輸出端即負極。24v電磁閥是有三條線路，分別為接地線黃綠色、正、負兩極線。

如果接在交流電上，不需要考慮正負極，直接連接即可，接地線接地。如果將電磁閥接在直流電上，就要區分開正負極，用萬用表測試正級，確保和電磁閥電壓一樣，正級接正級，負級接負級，地線接地線。


220伏電磁閥的兩根接線不分正負極，只要把控制電源和這兩根線連接即可。

電磁閥一般用單線圈，DCS輸出一個DO控制一個繼電器的觸點并串聯供電電源，電磁閥是一根控制電纜，如果有閥位開關，也是一根控制電纜，無論DCS帶不帶安全柵。

2位5通電磁閥有自動復位和電動復位，自動復位只控制一個電磁線圈，PLC有一個輸出控制信號，電動復位需要控制兩個電磁線圈，PLC要有2個輸出控制信號才可以。

氣動電磁閥三個頭怎么接線

電磁閥的三根線正負極電源線、地線。如果是交流電,我們直接將正負極電源線分別接在電源兩個接線端子上,不用考慮接線的正負極，剩下的一根電線接在地線接線端子上。通常接線端子會有相關的符號標識進行區分。如果是直流電，要注意區分正負極，其正負極電線要分別接在正負極接線端子上，地線接在地線端子上。

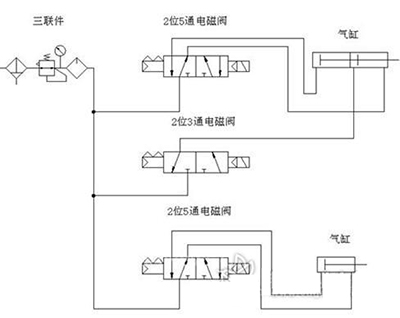

(兩位三通)氣動電磁閥接線方法

一進兩出，一進是進氣源，兩出是一路到膜頭，一路放空管道上直接裝的電磁閥一般都是電動電磁閥，只能控制通，斷兩種。具體如下圖所示：16559654245535673.jpg
